氨基酸空心槳葉干燥機成套設備
氨基酸空心槳葉干燥機成套設備
詳細說明
氨基酸空心槳葉干燥機成套設備 工作原理：

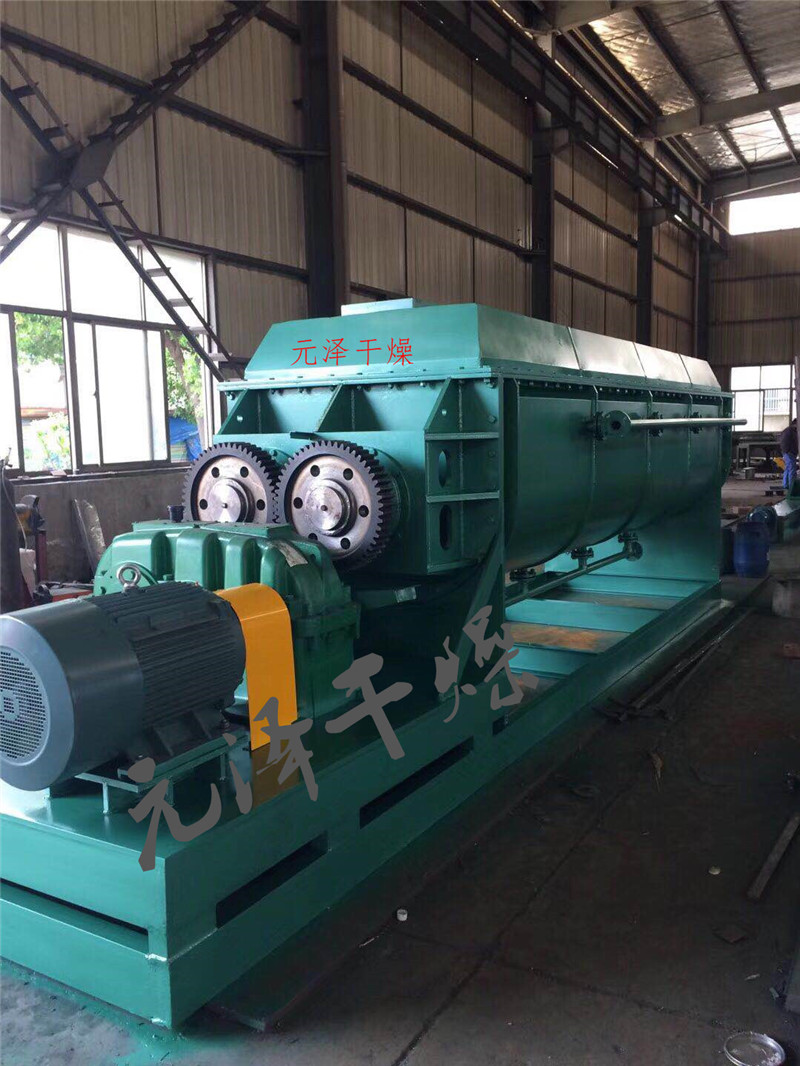

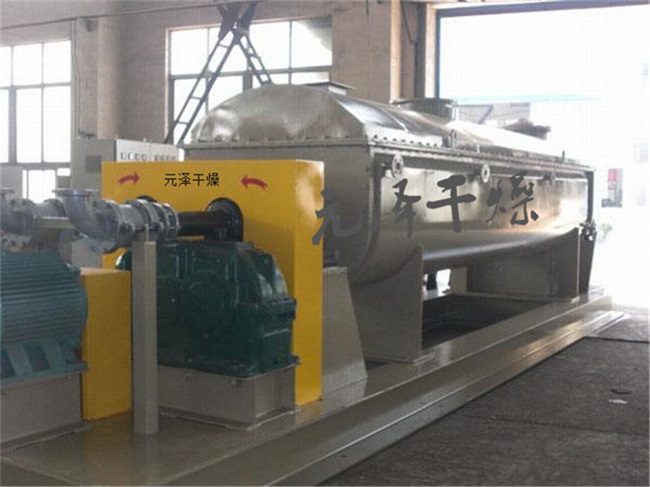

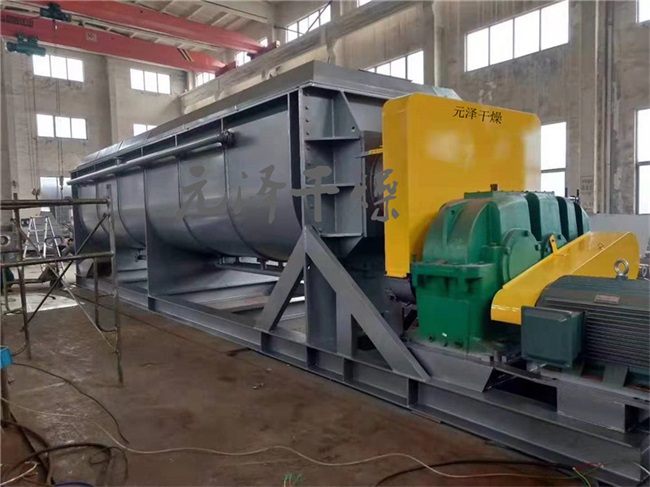

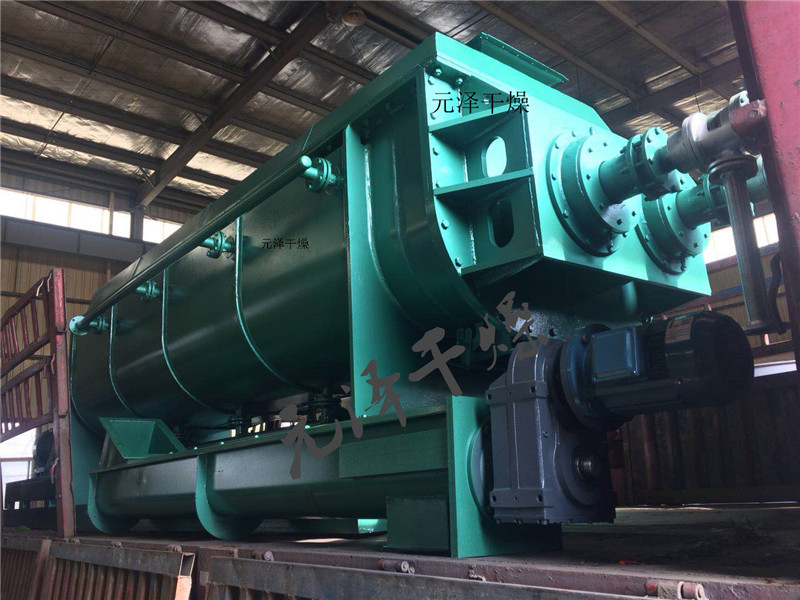

空心槳葉干燥機由互相嚙合的二根槳葉軸、帶有夾套的W形殼體、機座以及傳動部分組成，物料的整個干燥過程在封閉狀態下進行，有機揮發氣體及異味氣體在密封氛圍下送至尾氣處理裝置，避免環境污染。
干燥機以蒸汽、熱水或?qū)嵊妥鳛榧訜峤橘|(zhì)，軸端裝有熱介質導入導出的旋轉接頭。加熱介質分為兩路，分別進入干燥機殼體夾套和槳葉軸內腔，將器身和槳葉軸同時加熱，以傳導加熱的方式對污泥進行加熱干燥。被干燥的物料由螺旋送料機定量地連續送入干燥機加料口，物料進入器身后，通過槳葉的轉動使物料翻轉、攪拌，不斷更新加熱界面，與器身和槳葉接觸，被充分加熱，使污泥所含的表面水分蒸發。同時，物料隨槳葉軸的旋轉成螺旋軌跡向出料口方向輸送，在輸送中繼續攪拌，使污泥中滲出的水分繼續蒸發。最后，干燥均勻的合格產品由出料口排出。
氨基酸空心槳葉干燥機成套設備 設備特點：
1、設備結構緊湊，裝置占地面積小。由設備結構可知，干燥所需熱量主要是由排列于空心軸上的空心槳葉壁面提供，而夾套壁面的傳熱量只占少部分。所以單位體積設備的傳熱面積大，可節省設備占地面積，減少基建投資；
2、熱量利用率高。槳葉干燥機采用傳導加熱方式進行加熱，所有傳熱面均被物料覆蓋，減少了熱量損失；沒有空氣帶走熱量，熱量利用率可達80%以上；
3、楔形槳葉具有自?xún)裟芰Γ商岣邩~傳導作用。旋轉槳葉的傾斜面和顆?；蚍勰拥寐?lián)合運動所產生的分散力，使附著于加熱斜面上的物料自動地清除，槳葉保持著高效的傳熱功能。另外，由于兩軸槳葉反向旋轉，交替地分段壓縮（在兩軸槳葉面相距最近時）和膨脹（在兩軸槳葉面相距最遠時）攪拌功能，傳熱均勻，提高了傳熱效果；
4、由于不需要?dú)怏w來加熱，只需用少量氣體來帶走濕空氣，干燥器內氣速較低，被氣體挾帶出的粉塵少，干燥后系統的氣體粉塵回收方便。
5、物料含水率適應性廣，產品干燥均勻性高。干燥器內設溢流堰，可根據物料性質和干燥條件，調節物料在干燥器內的停留時間，以適應物料含水率變化的要求。此外，還可調節加料速度、軸的轉速和熱載體溫度等，在幾分鐘與幾小時之間任意選定停留時間。因此對物料含水率變化的適應性非常廣泛。
客戶提供的參數及要求
1、物料：氨基酸
2、處理量：1100kg/h
3、初水分：～55%
4、終水份：～2%
5、熱源：蒸汽
6、設備材質：物料接觸SUS316L不銹鋼，其他SUS304或Q235碳鋼制作（詳見配置表）
7、安裝：室內
8、電源：380V 50HZ 三相四線
9、除塵方式：旋風分離器＋脈沖式布袋除塵器
10、電器控制：一般按鈕控制
11、電機要求：品牌電機
12、進出料系統：進料配無軸絞龍，出料配螺旋輸送。
工藝計算
1、水份蒸發量：W水=595kg/h
2、水份蒸發熱量：Q1=386750kcal/h
3、產品升溫所需熱量：Q2=58012kcal/h
4、熱損失（10%）：Q3=44476kcal/h
5、總熱量：Q總=489238kcal/h
6、尾氣排放量：V排=8000m3/h
7、尾氣溫度：50～65℃
進風口預熱器：
干空氣則空氣耗量L=8000Kg干空氣/h由于蒸發水份較多，為防止在干燥器內局部結露，將空氣加熱至80℃，所需的熱量為：Q3=123600Kcal/h需要換熱器面積為:F=80m2
材質：Q235管繞鋁片，外框Q235組件
進料無軸絞龍
型號：U300-2.2Kw 中心管：￠89×4
角度:30° 長度：～3500mm
內村高分子四氟板
材質：高分子四氟板+不銹鋼組合件
電機型號：2.2Kw 轉速：35～28r/min（變頻器調速）
七、出料螺旋輸送
型號：U260-1.1Kw 中心管：￠89×4
角度:0° 長度：～1500mm
材質：不銹鋼組件
電機型號：1.1Kw 轉速：35～28r/min
八、旋風分離器
經計算選取旋風分離器型號：B-850型.
直徑為：D=850mm。
材質：Q235/2.0mm,支架支耳采用Q235
選配蝶閥型號為：DN-150
選配料桶： 50L 材質SUS304
九、脈沖式布袋除塵器：
布袋除塵器選用布袋規格為Φ120×2400，每只濾袋的過濾面積為0.90m2，經計算選取有效濾袋個數為：n＝98只，過濾面積：88M2
所以脈沖布袋除塵器型號為：MC－98型
十、引風機
風機型號：9-28-6A-7.5kw
風量:6530～9585m3/h 風壓：3510～3176pa
風機材質：Q235
其他配件：調風閥、整體支架、減震墊
